Усиление сотовой связи в электростанции и энергообъекте

Усиление сотовой связи на электростанции и энергообъекте

Электростанция и энергообъект – это критичная инфраструктура, где мобильная связь влияет на координацию смен, работу диспетчерских и скорость реакции в нештатных ситуациях. Нестабильное покрытие здесь может приводить к задержкам в управлении процессами и росту эксплуатационных рисков.

Сложность таких объектов – в распределенной структуре: подстанции, производственные зоны, диспетчерские, технические помещения, складской и логистический контур. Каждая зона имеет собственный профиль нагрузки и особенности радиораспространения.

Разберем, как проектировать усиление сотовой связи на энергообъекте, какие ошибки чаще всего увеличивают стоимость внедрения и как принимать решение по KPI.

Почему на энергообъектах возникают локальные провалы связи

Первый фактор – индустриальная среда с большим количеством металлоконструкций и инженерных узлов. Это создает неоднородное покрытие и зоны с повышенным затуханием сигнала.

Второй фактор – распределенность площадки и разные сценарии в кластерах: подстанция, цех, диспетчерская, сервисный и складской контур. Единая схема без зональной настройки редко дает стабильный результат.

Третий фактор – пиковые эксплуатационные окна, когда трафик и интенсивность коммуникаций растут одновременно, а система без резерва начинает деградировать.

Операционные риски для энергокомплекса

Нестабильная связь замедляет координацию между диспетчерским центром, техническими службами и производственными участками, увеличивает число ручных подтверждений и время реакции.

В сервисном контуре это приводит к задержкам исполнения задач и повышает риск ошибок при передаче информации между сменами.

Для руководства объекта это дополнительные издержки и снижение предсказуемости операционного цикла.

Инженерный подход: обследование и проект по зонам

Первый этап – радиозамер по функциональным зонам: подстанция, производственный цех, диспетчерская, склад и охранно-логистический контур. Измерения выполняются в реальных рабочих сценариях.

Второй этап – проектирование: источник сигнала, узел усиления, трассы, схема антенн, баланс потерь. Приоритет получают зоны с наиболее высокой критичностью для управления процессами.

Дополнительно закладывается резерв под изменение нагрузки и развитие инфраструктуры, чтобы избежать повторных переделок.

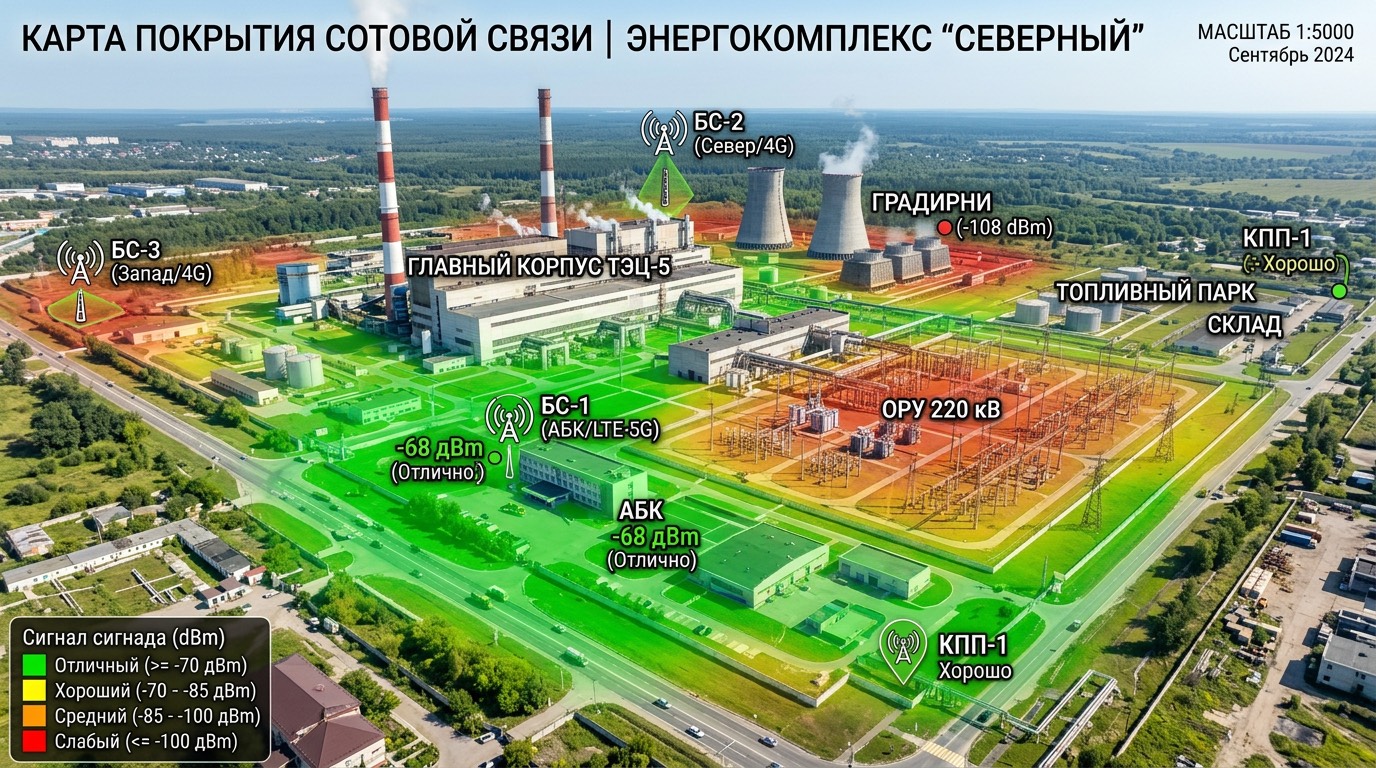

Карта покрытия связи на энергокомплексе
Карта покрытия по ключевым зонам позволяет заранее определить точки риска.

Зональная модель покрытия для электростанции

Рабочая модель строится по кластерам: подстанция, производственный цех, диспетчерская, технический и складской контур. Для каждого кластера задаются отдельные пороги и сценарии приемки.

Ключевой критерий – непрерывность связи на маршрутах между кластерами. На переходах чаще всего фиксируются кратковременные провалы, которые влияют на оперативное управление.

Для сопоставления полезны смежные материалы: усиление связи на нефтегазовом объекте и усиление связи в промышленном парке.

Как выбрать подрядчика и принять результат

Первый критерий – прозрачная методика замеров: зоны, маршруты, пороговые значения и формат отчетности. Это база объективной приемки.

Второй критерий – опыт на крупных индустриальных объектах с высокой эксплуатационной нагрузкой.

Третий критерий – постконтроль через 14-30 дней для проверки устойчивости решения в реальной работе объекта.

Типовые ошибки внедрения

Ошибка 1: недооценка экранирования от технологической инфраструктуры. Решение: детальный расчет потерь и корректная схема антенн.

Ошибка 2: приемка только по статичным точкам. Решение: проверка маршрутов между приоритетными зонами.

Ошибка 3: отсутствие резерва под пиковую нагрузку. Решение: нагрузочные тесты в рабочие пики.

Ошибка 4: нет регламента контроля после запуска. Решение: регулярный мониторинг и SLA реакции на отклонения.

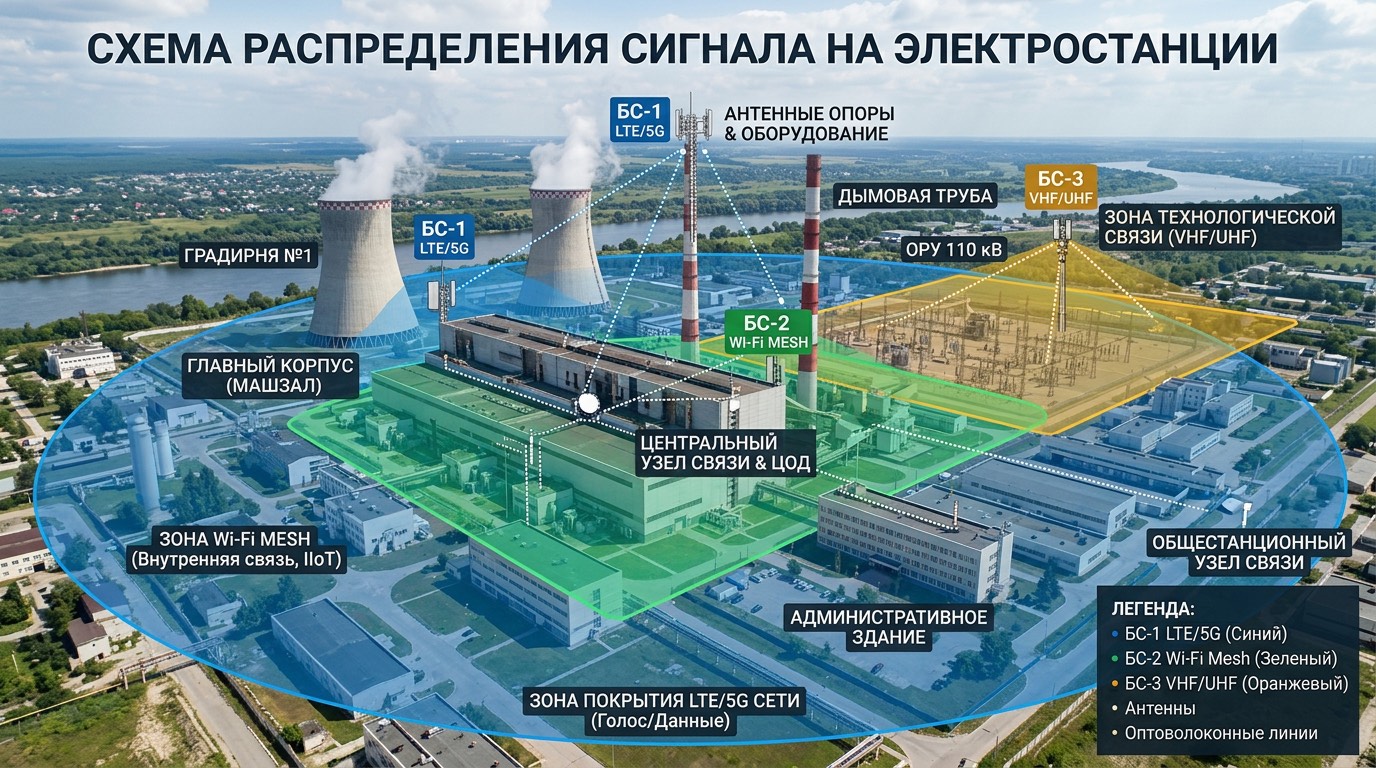

Схема распределения сигнала на электростанции
Схема распределения сигнала по зонам снижает риск локальных провалов в операционных сценариях.

Какие KPI фиксировать после запуска

Базовые метрики: стабильность голоса и мобильного интернета в приоритетных кластерах, повторяемость в пиковые смены, отсутствие провалов на маршрутах между зонами.

Оптимальный формат – двухэтапная приемка: сразу после внедрения и повторно через 2-4 недели в реальной нагрузке.

Для долгосрочного эффекта нужен регламент мониторинга покрытия и закрепленная ответственность по зонам объекта.

Усиление связи на энергообъекте под ключ в Москве и МО

GSM TECHNOLOGY выполняет проекты усиления сотовой связи для промышленных и инфраструктурных объектов: обследование, проектирование, монтаж, приемка по KPI и постконтроль.

Если на вашем объекте есть зоны нестабильной связи, начните с инженерного аудита. Позвоните +7 (495) 665-80-71 или оставьте заявку на расчет стоимости.

Нужен аудит покрытия для энергообъекта?

Подготовим карту покрытия по ключевым зонам и предложим инженерную схему усиления связи под ваш контур.
